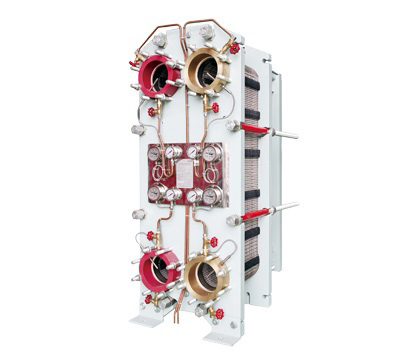

船用板式換熱器

　　船用板式換熱器
　　通風方式
　　1、引風式：空氣先流經管束后流入通風機。氣流分布均勻，有利于板式換熱器的溫度準確的控制，噪聲小。
　　2、鼓風式：空氣先流經通風機后流入管束；操作費用較經濟，產生的湍流對傳熱有利，使用較多。
　　注意：熱流體出口溫度主要靠調節通過管束的風量來控制，即調節板式換熱器的葉片的傾角、通風機轉速和百葉窗的開啟程度等。對冬季易凝、易凍的流體，可采用熱風循環或蒸汽加熱的辦法調節流體出口溫度。
　　壁溫計算方法
　　1、根據換熱器冷、熱流體的溫度，假定一側壁溫；
　　2、由準則關系式求該側換熱系數；
　　3、由公式q1=a1(t1-tw1)計算該側單位面積上的換熱量q1；
　　4、根據換熱器板片的熱阻Rp用公式：tw2=tw1-q1Rp計算另一側壁溫tw2；
　　5、由準則關系式，求出另一側換熱系數a2；
　　6、由公式q2=a2(tw2-t2)計算另一單位面積換熱量q2，如果假定的壁溫正確，應有q1=q2；若q1≠q2，應重新假定壁溫再進行計算，直至q1與q2基本相當為止。
　　為了準確快速，可用計算機計算；也可用圖解法計算，即假定多個壁溫，把計算出的q1與q2畫成圖，其中q1與q2相交點即為壁溫。

密封墊片材質和使用工況介紹：
